固定式臭氧檢測儀，可以使用在煉油廠、化工行業、鍋爐行業、臭氧發生器、噴漆房等需要檢測臭氧的場合，大量產品在實際環境中使用，長時間經過實際應用測試。
固定式臭氧檢測儀
| 產品名稱 | 固定式臭氧檢測儀 |
| 產品型號 | BN20-O3-111K |
| 檢測原理 | 電化學 |
| 測量范圍 | 0-1000ppm,其他量程可選 |
| 分辨率 | 1ppm |
| 采樣方式 | 自由擴散式——在線式連續檢測，自由擴散式的檢測方式； |
| 安裝方式 | 壁掛式；管道式（分抱管式、插管式，管道式外螺紋:M45X1.5mm，可選配管道轉接螺絲接頭，可焊接）; |
| 示值誤差 | ≤±3% FS |
| 重復性 | ≤±2% |
| 零點漂移 | ≤±2%（FS/年） |
| 響應時間 | ≤20秒（T90），（更高要求根據傳感器性能） |
| 恢復時間 | ≤20秒 （更高要求根據傳感器性能） |
| 供電電源 | 12～30VDC |
| 功 率 | ≤2.5 W（DC24V） |
| 環境壓力 | 80kPa～120kPa |
| 環境溫度 | -20℃～+60℃（典型值）-40℃～+80℃（極限值） |
| （更高溫度、濕度檢測環境可選購我司的前置預處理氣體監測系統） | |
| 環境濕度 | 10%～95%RH（無凝露） |
| 主體材質 | ①殼體：ADC12鋁合金，鐵氟龍烤漆，耐磨耐腐蝕（復雜惡劣環境可選316不銹鋼殼體） |
| ②氣室：采用高強度耐磨耐腐蝕鋁型材，堅固耐用，氣室外螺紋M45*1.5； | |
| 輸出信號 | ①三線制4-20mA電流信號輸出，可連接各種報警控制器、PLC、DCS 等各種控制系統； |
| ②RS-485數字信號輸出，連接RS232轉接卡可在電腦上查看存儲數據； | |
| ③2組繼電器高低段報警開關量輸出：無源觸點，容量30V 1A、125VAC 0.5A； | |
| ④電壓信號輸出：可自行設置0-5V、0-10V信號輸出（選配）； | |
| 信號傳輸 | ①三芯（四芯）屏蔽電纜傳輸：最遠可傳輸1000米至2000米（單芯1平方屏蔽電纜）； |
| 方式 | |
| 報警方式 | 聲光報警，可選配聲光報警器，報警聲音：< 90分貝 |
| 直接讀數 | 測量值，更大值、最小值 |
| 數據下載 | 支持RS485串口測量數據下載 |
| 校準 | 2級至4級以上的目標點校準功能，可設置校準標定值，一鍵調零 |
| 防爆電氣 | ①NPT3/4轉接內螺紋（可選1/2NPT、G3/4、G1/2轉接內螺紋） |
| 連接螺紋 | ②防爆電纜填料函（選配，防爆認證）； |
| 防爆標志 | Ex d II CT6 Gb |
| 防護等級 | IP66 |
| 尺寸 | 180mm*140mm*92mm（高*寬*厚） |
| 重量 | 約1.6Kg （鋁合金殼體） |
| 執行標準 | GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010 |
| 質量保證 | 質保期壹年，保修期內免費維修。 |

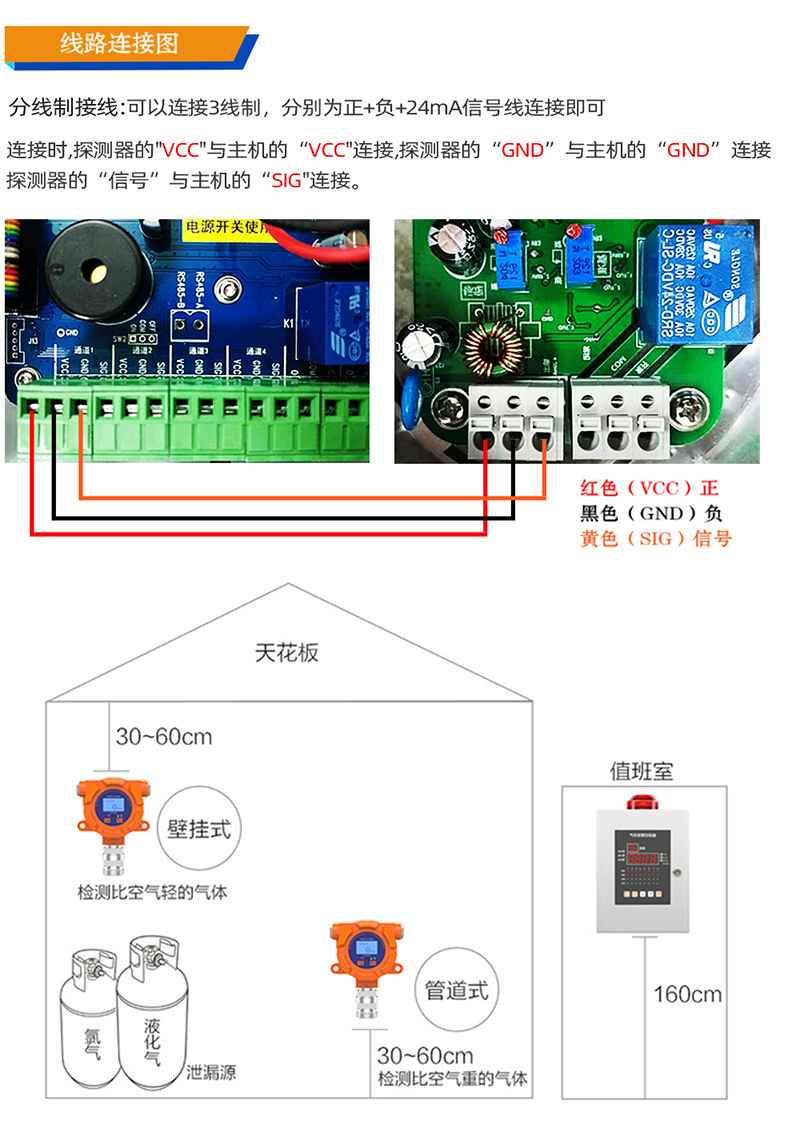

線路圖連接圖

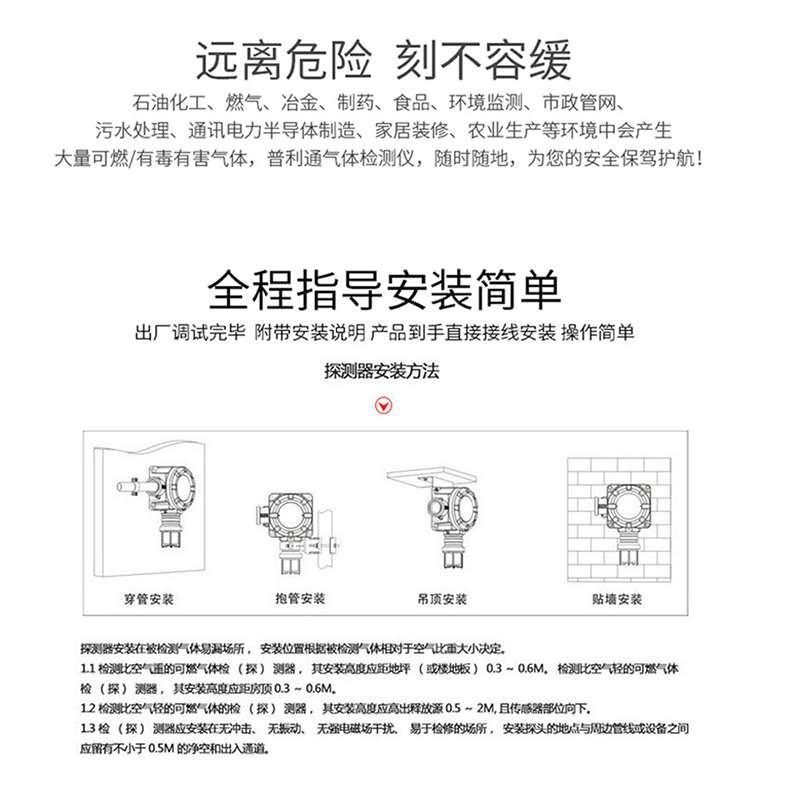

安裝方式指導
固定式臭氧檢測儀安裝固定方法如上圖所示：有穿管安裝、抱管安裝、吊頂安裝、貼墻安裝。臭氧檢測儀安裝的位置應該離地面或地板0.3-0.6M。因?yàn)槌粞醣瓤諝庵兀惭b位置應該在無沖擊、無振動、無強磁場干擾、位置應該易于檢修，檢測儀的位置與周邊的管道或設備之間應留有不小于0.5M的凈空或出入通道！
