一、概述煙氣硫化氫檢測儀技術方案

   型號：BN80-GAS-111B

1）采樣單元：由采樣探頭、采樣管、廢氣預處理裝置和采樣泵等組成。將廢氣進行粉塵過濾及水分干燥后，輸送到氣體控制器。

2）氣體控制器：由流量計、氣路切換電磁閥等部件組成。

3）分析單元：由光離子化檢測器、數據處理器等組成。

4） 控制單元：由數據處理與存儲、數據顯示與查詢、狀態顯示與查詢、通訊等硬件與軟件控制系統組成。

5）其他輔助設備：包括儀器設備所需要的機柜、平臺和安裝固定裝置等。

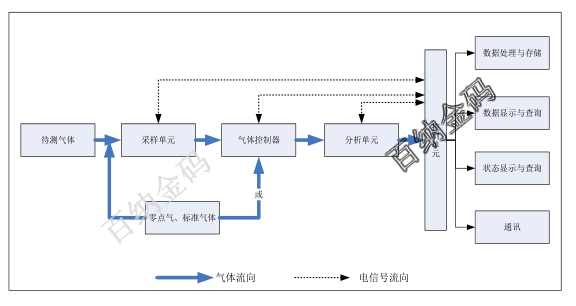

系統組成

二、執行標準

本系統的設計、制造、驗收規范主要按下列標準和技術規范進行：

《固定源廢氣監測技術規范》HJ/397

《固定污染源煙氣排放連續監測技術規范（試行）》 HJ/T75-2007

《固定污染源煙氣排放連續監測系統技術要求及檢測方法（試行）》HJ/T76-2007

《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》GB/T 16157

《污染源在線自動監控（監測）系統數據傳輸標準》HJ/T212

《天津市固定污染源揮發性有機物連續監測系統安裝及聯網技術要求（試行）》

污染源在線自動監控（檢測）數據采集傳輸儀技術要求HJ477

《天津市工業企業揮發性有機物排放控制標準》DB12/524

固定污染源廢氣揮發性有機物的采樣氣袋法 HJ732

建筑物防雷設計規范 GB50057

鋼結構施工質量驗收規范 GB50205

自動化儀表工程施工及質量驗收規范GB50093

電氣裝置安裝工程電纜線路及驗收規范 GB50168

外殼防護等級（IP代碼）GB4208

標牌 GB13306

工業過程控制分析小屋的安全GB29812

爆炸物環境 GB3836

《固定污染源排氣中非甲烷總烴的測定氣相色譜法》HJ/T38-1999

《固定污染源排氣中顆粒物測定與氣態污染物采樣方法》GB/T16157-1996

《空氣質量甲苯、二甲苯、苯乙烯的測定氣相色譜法》GB/T 14677

《環境空氣苯系物的測定固定吸附/熱脫附～氣相色譜法》HJ 583～2010

《中華人民共和國標準惡臭污染物排放標準》GB 14554-93

《固定污染源廢氣檢測技術規范》HJ/T 397

《大氣污染物無組織排放監測技術指導》HJH/T

《大氣污染物綜合排放標準》GB16297-1996

三、硫化氫氣體概述及其危害

硫化氫(H2S)，是一種易燃的酸性氣體，無色，低濃度時有臭雞蛋氣味，濃度極低時便有臭味，有劇毒（LC50=444ppm<500ppm）。其水溶液為氫硫酸。能溶于水，易溶于醇類、石油溶劑和原油。

硫化氫的水溶液叫氫硫酸，是一種弱酸，當它受熱時，硫化氫又從水里逸出。

燃點為292℃。硫化氫為易燃?；?，與空氣混合能形成爆炸性混合物，遇明火、高熱能引起燃燒爆炸。

硫化氫是刺激性氣體，幾乎全部經呼吸道吸收，也可以經皮吸收。入血液后氧化成無毒的硫酸鹽和硫代硫酸鹽，隨尿排出，一部分游離的硫化氫經肺呼出，在體內無蓄積作用。硫化氫是強烈烈的神經毒素，對粘膜有強烈刺激作用。

硫化氫是一種急性劇毒，吸入少量高濃度硫化氫可于短時間內致命。低濃度的硫化氫對眼、呼吸系統及中樞神經都有影響。

百納金碼智能科技憑借豐富的產品廣度、的行業背景以及高水平的專業技能，全力為環境監測事業服務。針對國內的H2S監測市場，結合及地方環保局的環保監測需求和各個行業的監測標準，百納金碼智能推出了多款H2S在線監測設備，從實驗室到工業現場，從防爆區域到安全區域，從固定污染源監測到廠界監測，百納金碼智能科技提供方案設計、系統建設、系統投運、維護保養等在內的全生命周期解決方案，為我們生活的環境變得更健康、更安全、更清潔而貢獻自己的力量。

四、產品簡介

4.1 電化學檢測器原理簡介

傳統的氣體檢測儀，一般采用催化燃燒的傳感器進行檢測，此類傳感器對碳5以上的氣體反應較緩慢，且容易造成傳感器中毒，含有缺多種氣體成分時很難區分，而電化學檢測器則很好的解決了此類問題，反應快速，不存在中毒現象，低濃度下線性度較好有很好的線性測量范圍以及很高的選擇性抗交叉氣體干擾能力很強。使用壽命一般為三年也有五年或更長時間的。因此，電化學檢測器可以作為低至PPB級別的H2S氣體檢測儀。

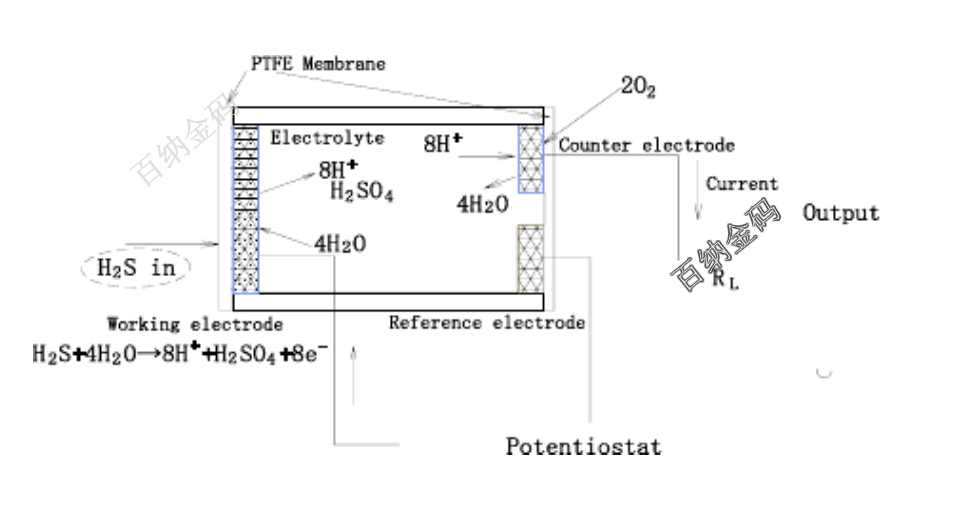

硫化氫檢測儀的電化學式氣體傳感器由根據發生氧化反應的檢知電極，與此同時發生還原反應的對向電極和用來監視和平衡持續電壓的參照電極組成。下圖是電化學式傳感器結構，硫化氫氣體通過傳感器的隔膜擴散進入工作電極，在工作電極端產生氧化。因此反應產生的質子進入對向電極，在電解液中與溶解氧發生反應變成水。硫化氫氣體濃度與通過連續反應成產生的電流成比率關系。

電化學反應原理

特點:

快速反應

良好選擇性和重復性

良好線性輸出和穩定性

高可靠性和實用壽命

4.2 ES80Y-200-H2S產品介紹

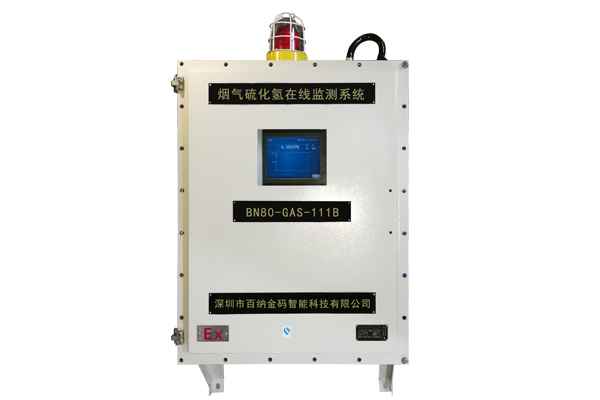

BN80-GAS-111B

產品特點：

引領全球H2S發展趨勢
采用國外擁有多項國際專利的傳感器，響應時間更快，抗?jié)裥阅芨鼜?，測量范圍業界更大；
自清洗專利技術
確保儀表的長期穩定工作，延長傳感器使用壽命
獨有的泵吸式采樣
內置強力采樣泵，監測范圍大，響應、恢復時間短，使儀器具有敏銳嗅覺
超寬測量范圍，量程自由設定
測量精度達到ppb級
3G開放式氣路結構
使檢測范圍擴大2倍，響應時間加快10s，免維護時間有效延長
智能的溫度和零點補償算法
使儀器表現出更加優良的性能
多種信號輸出
 RS485 Modbus、 4-20mA電流信號輸出。2組繼電器高低段報警開關量輸出（默認1組，選配1組
鋼外殼
可應用于極其復雜、惡劣的工況環境

防爆

滿足工業防爆要求

維護：

傳感器更換簡單，可以更換

應用案例：

大煙囪硫化氫在線監測

技術參數

報價
