一、概述

 1.0產品描述：

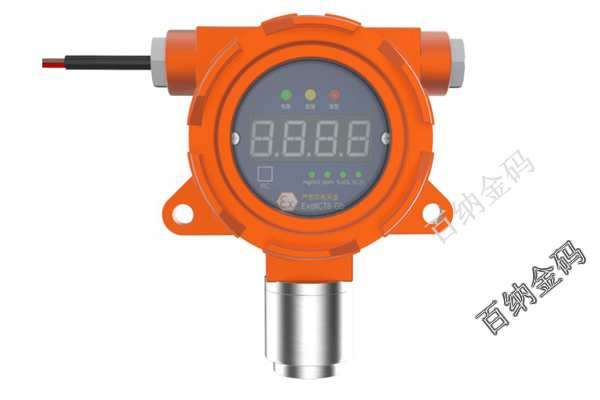

BN20-GAS/BN20-WS是地下車庫固定式氣體檢測儀采用LED顯示、常規橘紅色外殼突顯專業氣質。檢測氣體類型可以隨時更換（CO\H2S\EX\O2），更換CO后就是一款地下車庫一氧化碳檢測儀，檢測儀采用模塊化設計，主板模塊可更換，傳感器全部采用原裝進口。傳感器模塊可更換，維護方便。雙路4-20mA及RS485輸出設計，方便溫濕度雙模擬輸出。 探測器帶繼電器無源輸出和有源輸出兩路，方便接報警器、風機等外部設備。提供mg/m3、PPM、%VOL、%LEL四種單位顯示，使用紅外遙控器遙控控制，具有電源、故障、報警提示。具有優良的三重防水設計，可適用于管廊等惡劣環境中。傳感器模塊可自行更換，廠家出廠已經再帶標定數據，探測器直接識別傳感器型號和標定參數,采用拔插式傳感器模塊方便后期維護和替換。

BN30-GAS系列產品是一款八通道的氣體報警控制器。它由通用金屬外殼，開關電源，主板，接口板，報警器等部分組成。

顯示部分由0.8英寸數碼管組成,輪流顯示各通道濃度，顯示清晰可適應不同的光線環境，同時帶有通道狀態信息指示；按鍵部分由多個高質量按鍵組成，按壓手感良好，有效提升用戶操作手感。程序設計時，采用高安全按鍵觸發方案---按下為開始識別按鍵，松開完成識別。20ms以下按鍵信號為無效，20ms~3秒之間按鍵信號為正常按鍵，超過3秒按鍵信號為長按；具備聲光報警（光報警選配），多組報警繼電器輸出（繼電器輸出可用戶自己定義以適應不同場合使用）。

1.1安全須知

l 請勿將儀器暴露于陽光直射的場合。

l 請勿將儀器存放在高溫、潮濕或強靜電超過工作條件的環境中。

l 請勿使用任何腐蝕性液體清洗本機部件。

l 請勿將儀器安裝在有大量粉塵、鹽及金屬粉末的場合。

l 為保證本檢測儀安全可靠使用，外殼應可靠接地，請勿自行拆卸。

l 用戶不得自行更換該產品零部件，應同制造商共同解決運行中出現的故障，以杜絕損壞現象的發生。

l 殼體內部有220v高壓電源、應注意安全。如果有問題需要專業電工進行處理。

本產品設計、制造、檢定遵守以下標準： GB 16808-2008 《可燃?xì)怏w報警控制器》

 二、地下庫一氧化碳檢測儀外觀結構

2.1地下庫氣體系統構造拓?fù)鋱D：

2.2產品特點：

◆ 探測器供電24V±5%，探測器功耗＜2.5W。

◆采用數碼管和LED顯示，使用壽命長亮度高功耗低，顯示清晰適應不同光線環境，能直觀顯示濃度，

單位，報警，故障等信息。

◆ 內嵌ST的32位高性能低功耗單片機，能快速處理探測器傳輸過來的信號并實時顯示濃度信息。

◆ 全部采用原裝進口傳感器，保證穩定及性能。

◆ 可搭配聲光報警器，獨立工作及報警（聲光報警器選配）。

◆ 繼電器輸出有2組接口（一個無源一個有源），繼電器輸出可自定義以適應不同場合使用。

◆ 探測器信號通訊方式可選：4-20mA,RS485。

◆ 遙控器操作方便設置

◆ 提供高報、低報設置

◆ 3重防水設計，避免器件接口腐蝕

◆ 模塊化設計，更換方便，維護簡單。

◆ 控制器進線處采用防水防塵的接線頭，能有效固定進線。

◆ 壁掛式安裝，方便探測拆卸

氣體報警控制器產品特點：

◆ 控制器供電AC220±20%，50HZ；輸出電壓DC24V，控制器功耗＜2W。

◆ 采用數碼管和LED顯示，使用壽命長亮度高功耗低，顯示清晰適應不同光線環境，能直觀顯示濃度,單位，報警，故障等信息。

◆ 聲光報警功能，光報警選配，探測器發生故障，低報，高報時發出不同頻率的聲報警。

◆ 多達四組繼電器輸出（無源），繼電器輸出可自定義以適應不同場合使用。

◆ 探測器信號通訊方式可選：4-20mA,RS485(出廠默認4-20mA,RS485可選)。

◆ 帶消音功能，由于誤操作或測試需要導致控制器報警時可按消音鍵消音。

◆ 8通道控制器帶通道鎖定功能，鎖定后還可以切換通道，方便某一通道的實時檢測和測試。

◆ 高質量按鍵，按壓區域大按壓手感良好，有效提升操作體驗。

◆ 控制器機箱門和機箱主體銜接處采用了簡單防水功能，機箱金屬外殼表面經過光滑處理有一定觸摸手感和抗壓。

◆ 控制器進線處采用防水防塵的接線頭，能有效固定進線。

◆ 壁掛式安裝，方便控制器拆卸，選配安裝支架。

2.3產品型號：

一氧化碳檢測儀：BN20-GAS

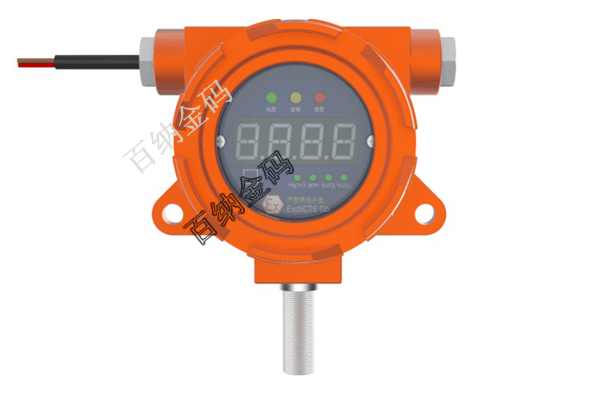

溫濕度檢測儀：BN20-WS

氣體控制主機：BN30-GAS

2.4技術指標：

三、安裝

3.1安裝方式：

壁掛式。

3.2安裝步驟：

1、 選擇合理的安裝位置，以確保控制器裝上后，便于操作，顯示器清晰可見。 另外，保證機箱門開啟空間夠大，便于接線、維護和調節等操作。

2、 確定孔位，鉆出適當?shù)陌惭b支架螺絲孔。

3、 將機器固定到墻壁上，打好螺絲確保控制器可靠安裝。

3.安裝教程：

請向客服咨詢索要！

四、維護

4.1常見故障維護

4.2廠家維護

該界面由廠家對系統某些參數進行設置，需密碼輸入，目前只對廠家開放。暫未對用戶開放。
