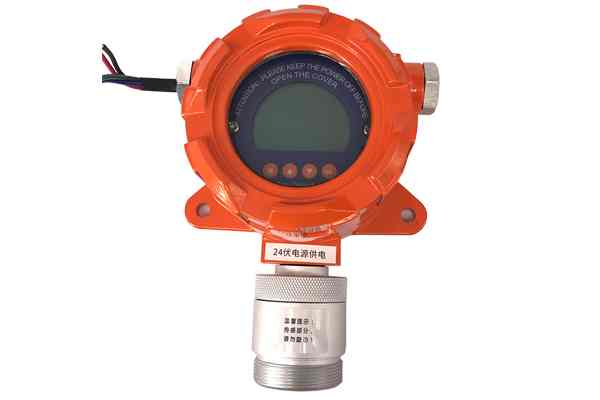

產品名稱：固定式氫氣檢測儀

產品型號：BN20-H2

產品描述：

BN20-H2固定式氫氣檢測儀是百納金碼智能科技有限公司全新打造的一款氣體檢測儀，支持紅外遙控，免拆蓋設置設備。紅外遙控控制距離可到達3米，采用原裝進口傳感器及全新32位低功耗處理器； 儀表盤顯示界面，數值與進度條同時顯示，美觀大方；電路采用4層布線，對弱信號及抗干擾更強；獨立的高精度進口16位AD芯片及特有信號處理算法，測量數據精度更高更穩定；4~20mA、RS485、200~1000HZ多種輸出信號可選擇， 方便接入各種報警控制器、PLC、DCS等控制系統；防爆結構設計可應用在各種危險的工業場所；產品廣泛應用于冶金、石油石化、市政、化工等各個行業。

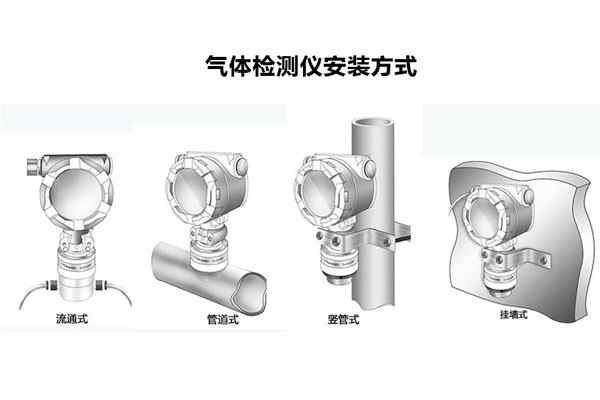

氣體檢測儀的安裝方式有流通式安裝，管道式安裝，豎管式安裝，掛墻是安裝，此款固定式氫氣檢測支持后兩種：豎管和掛墻安裝，可配套安裝支架見下圖。

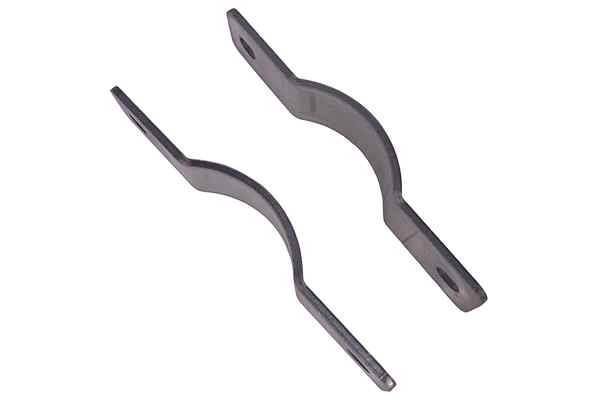

一對豎管式安裝支架

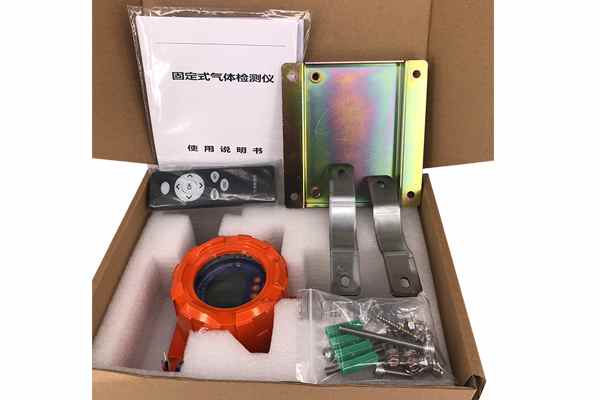

整體包裝與配件：掛墻式安裝支架、螺絲螺帽、豎管式安裝支架、遙控、說明書、固定式氫氣檢測儀、保修卡、牛皮紙包裝盒

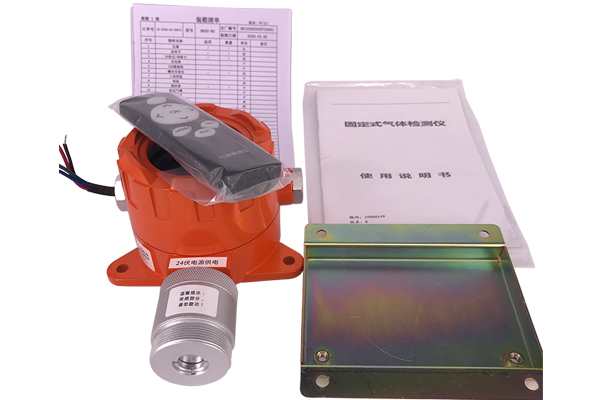

不帶豎管式支架和螺絲螺帽的配件展示

產品特點：

◆ 原裝進口高性能傳感器，測量精度高，重復性好，使用壽命長；

◆ 采用獨立16位AD芯片，4層電路板設計，對弱信號及抗干擾能力更強；

◆ 儀表盤顯示界面設計，業界，讀數美觀大方，體現人性化細節設計；

◆ 白、橙、紅三色背光設計，正常、報警狀態指示，一目了然；

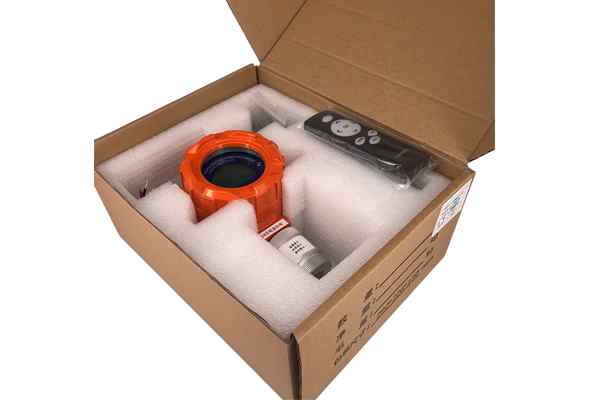

◆牛皮紙箱方便產品堆疊放置，對運輸、存儲等節省空間，外包裝印制在線式氣體探測器(可根據客戶選擇：在線式氣體檢測儀、固定式氣體檢測儀等)如上圖。

◆ mg/m3、ppm、VOL、LEL多種單位可選擇；

◆ 采用嵌入式32位超低功耗處理器，配以獨有信號處理算法，響應速度快，穩定；

◆ 防高濃度氣體沖擊的自動保護功能，具有恢復出廠設置，防止誤操作；

◆ 儀器配置紅外遙控器，通過遙控器操作，無須開蓋，簡單方便；

◆ 三線制4～20mA、 RS485、200~1000HZ信號輸出可選，繼電器輸出，數據恢復，數據存儲等功能；

◆ 兩個電纜進線口，方便現場安裝；

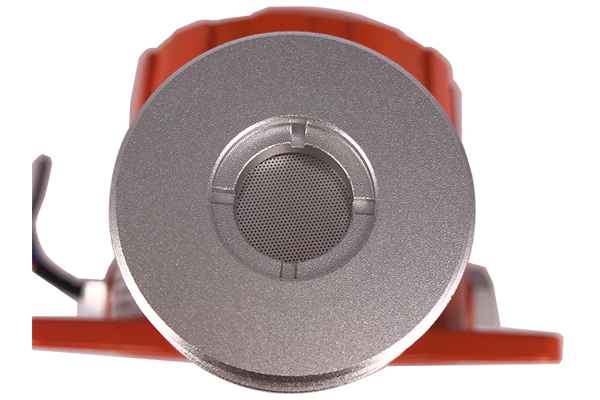

◆ 獨立氣室結構，傳感器更換便捷，無須現場標定；

◆ 的機械設計，氣室采用軍工品質的高強度鋁型材，耐磨耐腐濁，適用于復雜惡劣的工業環境，合理科學的氣室設計，保證傳感器實時監測的準確性；

◆ 防爆等級為Exd II CT6，防爆電氣檢驗中心認證。

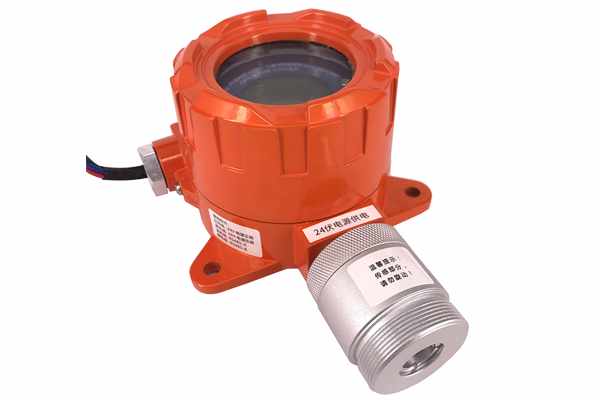

防爆外殼固定式氫氣檢測儀斜面圖

技術指標：

檢測氣體：固定式氫氣檢測儀

檢測原理：電化學原理

檢測方式：固定在線式長期連續檢測，擴散式的檢測方式；

                固定在線式連續檢測，通過外置氣泵，實現泵吸式的流通檢測方式（氣泵選配）；

測量范圍：0-100、500、1000、5000、10000、20000、40000ppm，4%VOL（可選，未列出量程可訂制）

分 辨 率：0.1ppm（0～1000ppm）；1ppm（1000ppm以上）

精    度：        ≤±3%（實際濃度，更高精度要求根據傳感器性能定）

操作方式：紅外遙控器遠、近距離操作、方便設置

重 復 性：≤±1%

零點漂移：≤±1%（F.S/年）

響應時間：≤20秒（T90）

恢復時間：≤20秒

防爆標志：Exd II CT6

防護等級：IP66

輸出信號：用戶可根據實際現場環境需求而定，最遠可傳輸2000米（單芯1mm2屏蔽電纜）

                三線制4-20mA電流信號輸出，可連接報警控制器、PLC、DCS 等各種控制系統（標準配置）

                數字信號RS-485輸出，ModBus RTU通訊協議（選配功能）

                頻率信號200~1000Hz輸出（選配功能）

                兩組繼電器輸出：無源觸電容量220VAC 0.5A或5VDC 0.5A

                通過無線模塊功能可以實現檢測數據的遠程傳輸和狀態報警(選配功能)；可實現以太網的接入

主體材質：殼體：ADC12鋁合金，堅固，耐磨耐腐蝕（可選配316不銹鋼殼體）

氣    室：          采用高強度耐磨耐腐蝕鋁型材，堅固耐用（可選配316不銹鋼氣室）

安裝方式：壁掛管道一體式（管道式外螺紋規格:M45X1.5mm，可選配管道轉接螺絲接頭，可焊接）

工作溫度：-30℃～+60℃（特殊要求需定制）

工作濕度：≤95%RH，無冷凝（濕度>90%RH，凝露可配過濾器）

相對濕度：10%～95%RH

供電電源：24VDC（正常工作電壓范圍12～30VDC）

功       耗：1.5W

工作壓力：≤200Kpa

尺　　寸：180mm*140mm*92mm（高*寬*厚）

重      量：約1.6Kg

執行標準：GB15322.1-2003，GB3836.1-2010，GB3836.2-2010，GB3836.4-2010

質量保證：質保期壹年，保修期內免費維修。

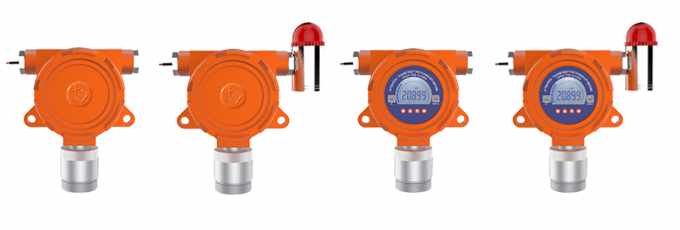

氫氣檢測儀產品系列：可選配套聲光報警器?？蛇x帶LCD屏幕顯示，如上圖。
