溫濕度、露點溫度、濕球溫度儀表
說明書
型號： DT-321S
目 錄
1. 簡介…………………………………………………………
2. 特征…………………………………………………………
3. 技術指標…………………………………………………
4. 面板描述…………………………………………………
5. 濕度和氣體溫度測量…………………………………………
6. 更換電池……………………………………………………
7. 附錄…………………………………………………………
1. 簡介
本產品具有測量濕度，溫度，露點溫度，濕球溫度功能。是應用于實驗室、工業、工程和家庭測量的理想儀器。該溫/濕度計采用一個溫濕度半導體傳感器。本使用說明書包含了一般的信息和規格。
2．特征
l 響應時間快 %RH：10S（90% 25℃ 在靜止空氣中）
l 高精度
l 露點溫度 (-30 ℃~100 ℃/-22 ℉~199 ℉)
l 濕球溫度 ( 0 ℃~80℃/32℉~176℉)
l 分辨率 0.01%RH, 0.01℃/0.01℉
l 更大值、最小值測量及數據保持功能
l 基于單片機設計
l 同時顯示溫度和濕度
l 自動關機功能和禁止自動關機功能
l 背光燈
l 迷你型
l 尺寸（H*W*D）：225*45*34mm
l 重量：200克
3．技術指標
顯示： 帶背光燈的超大4-1/2 位雙重液晶顯示屏；
傳感器類型： 由同一個芯片輸出數字信號的溫度和濕度；
響應時間: %RH:10S (90% 25℃ 在靜止空氣中)；
度注意: 要確保高度的操作環境溫度范圍: 18 ~ 28°C (64 ~ 82°F)；
采樣率 : 2.5 次/秒；
極性: 自動顯示負極 (-)；
超過量程: 顯示“OL” 標志；
低電量顯示: 當電池電量低于操作所需水平，會顯示“
” ；
操作環境: 0 ~ 40°C (32 ~ 104oF); < 80% RH非冷凝；
貯藏環境: -10~ 60°C (14 ~ 140oF); <80% RH 非冷凝；
自動關機: 大約15分鐘無任何操作后(休眠模式)。退出自動關機功能 (非休眠模式):在關機模式下，首先按住 hold/backlight 按鍵, 然后按住power按鍵. 在顯示出現后，松開兩個按鍵。液晶顯示器上不會顯示 “
”. 此時儀表將不會再自動關機。
電源: 一個標準9V, NEDA1604 或 6F22 電池。
尺寸/重量: 225 x 45 x 34 mm/200g；
濕度/溫度測量范圍:
濕度: 0%~RH；
溫度: –30℃~ 100℃, -30℉~ 199℉；
分辨率 : 0.01% RH, 0.01℃/℉；
濕度度: ±2%RH (在25℃, 20%～80% RH范圍內)；±2.5%RH (在其它范圍下)；
溫度度: + 0.5℃/+ 0.9℉(在 25℃左右)；
+ 0.8℃/+ 1.5℉(其它范圍)；

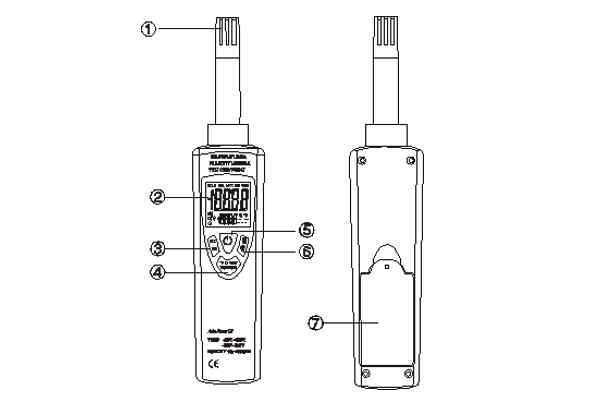

4. 面板描述
① 濕度和空氣溫度傳感器 : 溫濕度半導體傳感器在內部。
② 液晶顯示器: 4-1/2 位雙重液晶顯示器，可顯示單位：℃、℉、%RH、dew point、wet bulb、低電“ ”、MIN /MAX、HOLD。
③ 更大/最小值測量按鍵: 按下更大最小值測量鍵進入更大最小值測量模式。在選擇更大最小值功能前要選擇合適的范圍以確保更大最小值的讀數不會超出測試范圍。按一下此鍵選擇更大值，再次按下此鍵選擇最小值。按下此鍵并保持2秒以上關閉更大最小值測量功能，進入正常模式。
④ ℉、℃、 Dew Point、Wbt 選擇按鍵: 按下 ℉、℃、Dew Point、Wbt 選擇按鍵，進入℉、℃、Dew Point、Wet Bulb 測量模式。
⑤ 電源開關按鍵: 開/關儀表，按一下打開儀表，再按關閉儀表。
⑥ HOLD /Backlight 按鍵: 按下 Hold/backlight 按鍵進入數據保持功能.當前讀數將會被保持，再次按下將取消保持功能，進入正常模式。
當按下此鍵超過2秒，將開啟背光燈，再按下超過2秒將關閉背光燈。
⑦ 電池盒：當電池電量不足時，打開電池盒，更換電池。
5. 濕度和氣體溫度測量
① 將儀表停留在待測環境里并需有適當?shù)臅r間來穩定讀數。
② 按下 ℉、℃、dew point、WBT 選擇按，鍵進入℉、℃、dew point 、Wet Bulb 的測量模式。
③ 讀取相對濕度和氣體溫度， 露點溫度，濕球溫度。
警告:
不要將傳感器直接暴露在陽光下。
不要觸摸或操縱傳感器。
注意:
① 不要將傳感器或儀表浸入液體中；該傳感器僅限于空氣中使用。
② 暴露在極端工作條件或化學蒸汽中可能會影響儀表的精度甚至損害儀表。
③ 當用此儀表測量化學蒸汽濕度時，化學物質在傳感器中擴散導致儀表精度與靈敏度下降，可讓儀表長時間放置在純凈環境中，可慢慢恢復。
6. 更換電池
當LCD上出現“
”符號時，表明儀表需要更換電池。打開電池盒換上新電池(1個9V 電池 NEDA 1604, 6F22).
7．附錄
① 露點溫度：溫度較高的氣體其所含水蒸氣也較多,將此氣冷卻后,其所含水蒸氣的量不發生變化,相對濕度增加,當達到一定溫度時相對濕度達到飽和,此時,繼續進行冷卻的話,其中一部分的水蒸氣將凝聚成露。此時的溫度即為露點溫度（Dew Point Temperature）。
② 濕球溫度：與外部隔熱的系統內氣體與液體接觸,氣體傳導給液體一定的熱量,其受熱液體部分蒸發,氣體的溫度,濕度以及液溫均無變化時的液溫(tw℃)為其時的氣體狀態的濕球溫度。即其時的氣體溫度（t℃）為干球溫度。
