尊敬的用戶：

感謝您購買本公司的氣體檢測儀！

在您使用本產品前，請務必仔細閱讀本使用說明書。

閱讀后請妥善保存本使用說明書，以便需要的時候可以隨時查閱。

    您能成為百納金碼智能的用戶，是我們莫大的榮幸。為了使您盡快掌握百納金碼的氣體檢測儀的使用方法，我們特別為您編寫了此說明書。我們對產品說明書的編排力求全面而又簡捷。從中您可以獲得有關本多檢測儀操作方法、安裝步驟及常見故障排除等方面的一些知識。我們強烈建議您在使用本產品之前，務必先仔細閱讀，這會有助于您更好的使用本產品。如果您未按本說明書的要求操作檢測儀而由此引起的任何損失，本公司將不承擔責任。

我們已經盡我們更大的努力盡量避免人為的失誤，以確保本說明書中所提供的信息是正確可靠的，但我們不能完全保證：不會有在印刷之前未曾發現或檢查出的差錯，以及我們無法控制的印刷、裝訂、分發等環節的疏漏，請您能夠諒解！

有時，我們?yōu)榱颂岣卟考罢麢C(jī)的性能和可靠性，可能會對產品的硬件或軟件配置作了一些小的調整，這樣有可能會導致機器的實際情況與說明書有些不一致的地方，但這不會實質性地影響您對機器的使用，特此說明。

為了保障您能夠及時享受到本公司為您提供的全方位售后服務，請您及時注冊您的產品信息。

版權

版權?歸深圳市百納金碼智能科技有限公司所有

聲明

本公司不作任何形式的擔保，包括（但不限于）為某一特定目的對其提出的適銷性與適合性的默示擔保。本公司對于本資料所包含的錯誤（安裝錯誤、操作錯誤），或由于本說明書的提供，實際表現和使用所造成的偶發或間接必然損害不承擔責任。

本說明書包含的內容受版權法保護的專有資料。版權所有，未經本公司事先書面同意，不得以任何形式或方法對本說明書的任何部分進行復制、照相、復印或翻譯成其他語言。

鑒于本公司將不斷對產品設備進行改進升級，因此后續機型的配備和性能將會有所變化，恕不另行通知。

制造商的責任

本公司僅在下列情況下才認為應對設備的安全性、可靠性和性能負責，即：

¨ 裝配操作、調試、性能改進和維修均由本公司認可的人員進行；

¨ 有關的電氣設備符合標準；

¨ 按照操作指導使用設備。

注意：

1、所有操作和測試本公司出廠儀器的操作人員，在操作前必須仔細閱讀使用說明書。本公司的儀器僅在按照本公司的使用說明要求操作時，才能正常工作。

2、本公司儀器的使用必須按照說明書確定的規程操作。儀器的維修和部件的更換，必須采用本公司提供的配件和接受過訓練的人員完成。

3、如果用戶不依照以上說明擅自拆機修理或更換部件，儀表的可靠性由操作者負責。同時本公司不再負責保修。

4、儀器需每年標定一次；儀器傳感器的隔爆片部位要定期清理，否則灰塵雜質堵塞防護孔會影響檢測的靈敏度。

5、本公司儀器的使用還應遵守國內有關部門及工廠內儀器管理方面的法令和規則。

6、由于傳感器的特性決定，因此要求每隔3個月對儀器進行一次標定(標準氣體本公司可以提供)。

7、管道式儀表進行標定和進行氣體檢測時，應盡量控制流量在160—200ml/min之間，否則會導致數值不穩定或不準確。

目    錄

一、用途及基本原理： - 6 -

1.1、安全須知 - 6 -

二、安裝方法 - 7 -

2.1、選擇安裝位置： - 9 -

2.2、選擇安裝類型： - 9 -

2.3、接線說明 - 10 -

三、功能介紹： - 11 -

3.1、正常工作模式 - 11 -

3、2、系統設置界面 - 11 -

四、基本標定方法 - 16 -

4.1、零點標定 - 16 -

4.2跨度標定 - 17 -

五、售后服務信息 - 17 -

5.1、保修說明： - 17 -

附錄I 產品規格 - 18 -

一、用途及基本原理：

首先感謝您選購本公司固定式式氣體檢測儀（以下簡稱檢測儀），本儀表可廣泛應用于冶金、石油、化工、礦業、焦化、市政、環保、制藥、電力、船舶、污水處理等需要連續檢測易燃易爆、有毒有害氣體的場所。本儀表采用隔爆型設計，傳感器全部采用進口的傳感器，輸出信號可選4～20 mA、RS-485、200~1000Hz、繼電器、或無線信號，可遠距離傳輸，可方便同DCS、PLC等各類控制系統組成安全防護系統。本儀表靈敏度高、反應速度快、抗干擾能力強，性能穩定可靠，處于國內領頭羊水平。

1.1、安全須知

l 大氣中氧氣的含量過高或過低都可能影響可燃?xì)鈧鞲衅鞯淖x數。

l 大氣壓力的突變可能會影響氧氣傳感器的讀數。

l 硅酮化合物的蒸汽會對催化燃燒式傳感器造成損壞，請確保使用環境中不出現此類物質。

l 使用過程中，請注意保持傳感器進氣口的清潔。進氣口的堵塞物可能會造成檢測儀的讀數偏低。

l 為保證本檢測儀安全可靠使用，請勿自行拆卸。

l 請勿將本檢測儀存放在高溫、潮濕或強靜電的環境中。

l 請勿使用任何腐蝕性液體清洗本機部件。

l 外殼應可靠接地。

l 用戶不得自行更換該產品零部件，應會同制造商共同解決運行中出現的故障，以杜絕損壞現象的發生。

l 產品的安裝、使用和維護應同時遵守產品說明書、GB3836.13-1997“爆炸性氣體環境用電氣設備 第十三部分：爆炸性氣體環境用電氣設備的維修”、GB3836.15-2000“爆炸性氣體環境用電氣設備 第十五部分：危險場所電氣安裝（煤礦除外）”、GB3836.16-2006“爆炸性氣體環境用電氣設備 第十六部分：電氣裝置的檢查和維護（煤礦除外）”及GB50257:1996“電氣設備安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范”的有關規定。

二、安裝方法

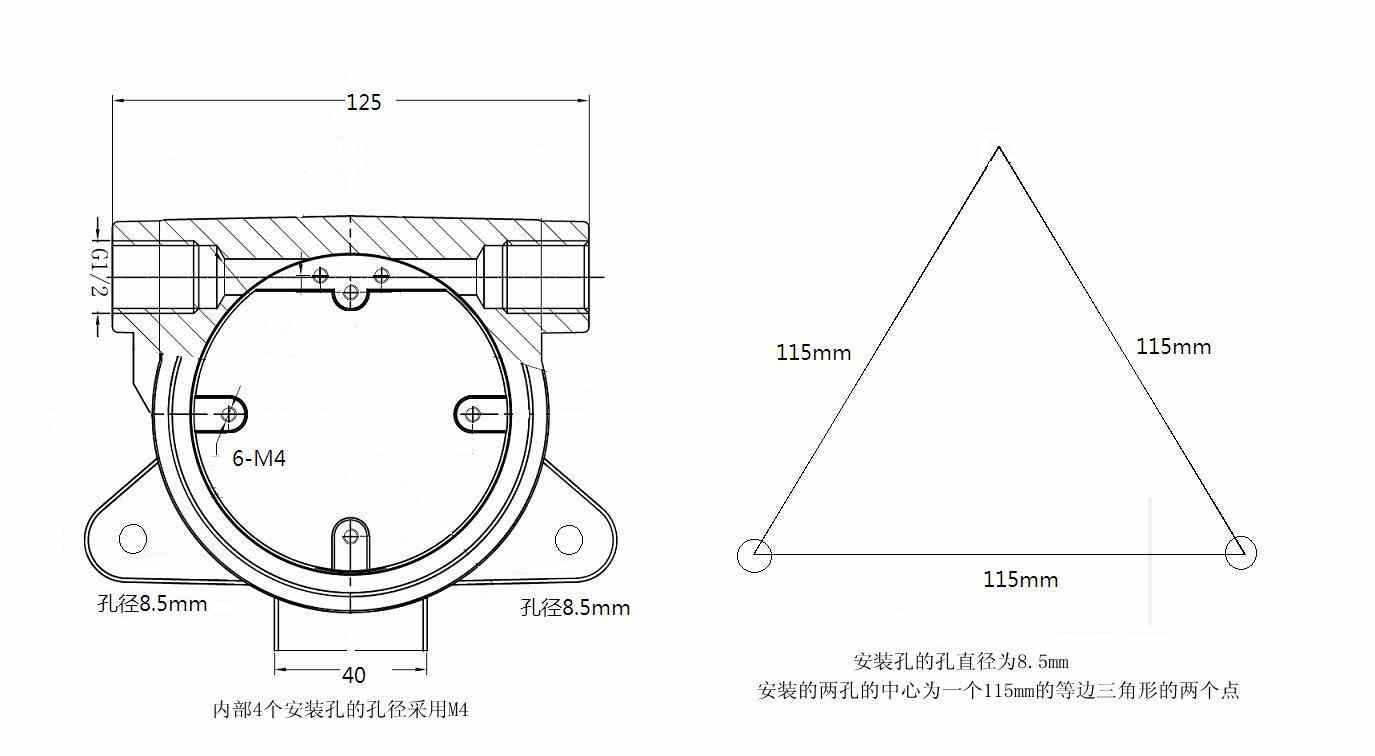

圖2.1 現場安裝及尺寸圖

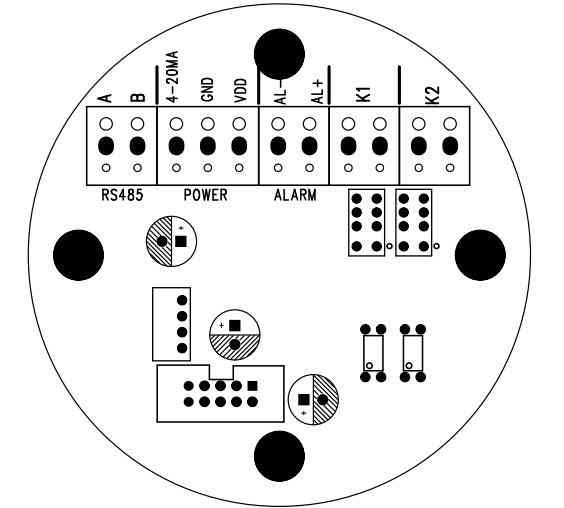

圖2.2 內部接線方框圖

上圖為內部接線框圖，其中從左到右接線端子依次為：

1、 AB接線端子為RS485接口；

2、 POWER電源接口，三線制，4~20mA輸出，地，電源；

3、 ALARM報警輸出接口，接聲光報警器用，當客戶選擇200~1000HZ頻率輸出時，該接口可復用為頻率輸出；

4、 K1繼電器接口，一級報警接口，當信號超過一級報警值時，繼電器K1會動作，控制風機或者其它相應設備；

5、 K2繼電器接口，二級報警接口，當信號超過二級報警值時，繼電器K2會動作，控制風機或者其它相應設備。

2.1、選擇安裝位置：

本儀表的安裝位置，對于達到更佳檢測效果至關重要。確定位置時需要綜合考慮以下因素：如氣體泄漏點的密度、被測氣體的比重、周?chē)ㄖ?、風向及常年氣象等，在室內還要考慮門窗的位置。

以下建議供用戶參考：

l 儀器與被測氣體泄漏點要保持適當?shù)木嚯x，太近反應速度太快，如果泄漏頻繁，會導致報警資料過多，或長期處于報警狀態使人麻痹；太遠反應速度過慢，甚至沒有反應。

l 儀器要安裝在泄漏點的上風向。

l 在室內安裝時，如果泄漏源在室外，儀器要安裝在進風口處。

l 要根據被測氣體與空氣的比重來確定安裝的高度。

l 要根據被測氣體可能泄漏點的情況，人員出現的頻率和停留時間，選擇儀器的數量，以達到更佳效果。

l 儀器要防止受高溫?zé)嵩吹妮椛洌^(guò)高的溫度或過低的溫度都會影響傳感器的使用效果及壽命。

如需更具體說明，請參考：《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范SH3063-1999》

2.2、選擇安裝類型：

l 壁裝式：正常室內檢測多選擇此種安裝方式，將安裝支架與檢測儀用螺栓連接好。

l 管裝式：管道環境選用此種安裝方式

l 流通式：在一些特殊環境（如：煙道、負壓管道等）選用此種安裝方式。

2.3、接線說明

所有布線均符合相關標準和行業有關標準、規定。直流信號線與交流電源線不能在同一根屏蔽電纜中。檢測儀通過管道、支架和使用接地電纜可靠連接大地。

接線方法：

l 逆時針?lè)较蛐D(zhuǎn)，打開檢測儀外殼上蓋。

l 向上拔出頂層電子模塊。

l 除掉中層電子模塊上的銅柱和與底層電子模塊的連線，拿掉中層電子模塊。

l 從左側將電源線、信號線穿入殼體。

l 根據設計或?qū)嶋H需要，參考下圖，將電源線、信號線固定在端子上。

注意：

在爆炸性危險場所，用戶必須配合符合規定電纜引入裝置。

為保證探測器的安全使用，請確保檢測儀外殼可靠連接大地。

三、功能介紹：

圖3.1、開機全顯界面

3.1、正常工作模式

儀表上電后，首先會開機全顯，然后進入自檢程序。自檢程序中，步驟如下：

1. LCD顯示所有字段，白色背光燈被點亮；

2. LCD顯示滿量程數據；

3. LCD顯示低報警限值，同時橙色報警燈點亮，低報警繼電器動作；

4. LCD顯示高報警限值，同時紅色報警燈點亮，高報警繼電器動作；

5. 進入預熱倒計時顯示；

6. 倒計時結束后，儀表進入正常工作模式，LCD顯示所測得氣體濃度。

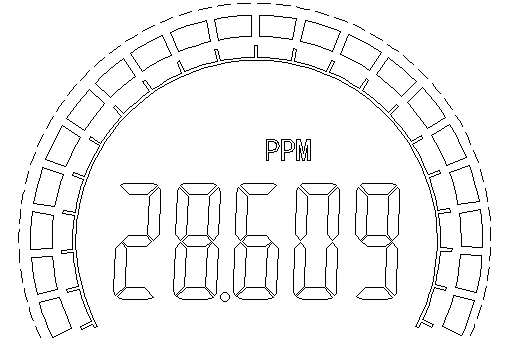

圖3.2、標準測試界面

注：進入氣體讀數界面之前，如需跳過預熱環節，可以在預熱過程中按下OK鍵（但不建議這樣操作）。

3、2、系統設置界面

系統設置界面包括：一級報警設置界面à二級報警設置界面à設備地址設置界面à恢復出廠設置界面à零點標定界面à氣體濃度值設置界面à跨度標定界面。

如果需要進入系統設置界面，長按下M（MENU）鍵，系統首先進入一級報警值設置界面，在該界面下如果想直接進入其它界面，則按DOWN鍵可依次切換到其它界面,如果要設置相應的功能，則短按一下M鍵，設置字符閃爍，在字符閃爍的情況下，相應界面的設置功能生效，取消設置則再按一下M鍵即可。

3.2.1、零點標定界面：

在系統設置界面下，按DOWN鍵切換到零點標定界面。如果需要進行零點標定，則在零點標定界面按下M鍵。

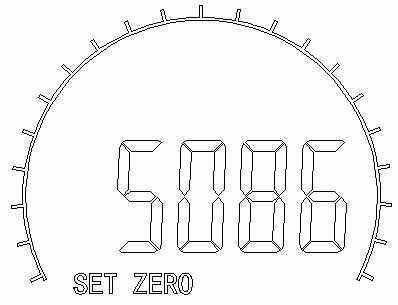

圖1、零點標定界面

此時SET ZERO字段閃爍，屏幕同時顯示相應數值，待數值穩定后按OK鍵，即可完成零點標定。

3.2.2、標定氣體濃度設置界面：

進入設置界面后，按DOWN方向鍵切換該界面，按M鍵，字段SET CAL及相應的設置位數開始閃爍，此時可以輸入所標定的氣體濃度值, UP鍵復用為移動設置位數功能，按UP鍵可切換要設置的位數，按DOWN鍵可改變相應位數的數值，數值從0~9循環改變，設置好后按OK鍵可以完成標定氣體濃度的設置，標準氣體濃度界面如下。

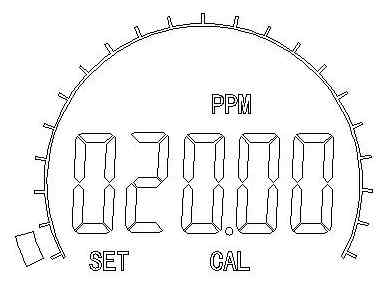

圖2、標定氣體濃度界面

3.2.3、跨度標定界面:

跨度標定是指用戶使用標準濃度的氣體對儀器進行較準 。進入跨度標定界面后，如果要對跨度進行標定，則按下M鍵，字段SET PEAK開始閃爍，通入標準氣體，待數值穩定后，按OK鍵，即可完成跨度標定。

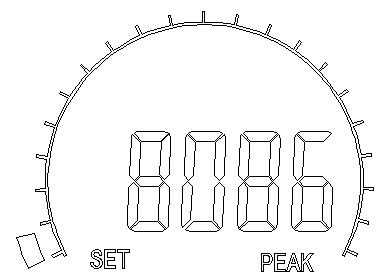

圖3、跨度標定界面

3.2.4、一級報警點設置界面：

默認進入的個界面，用戶可在以該界面設置一級報警的值，當測量值超出該設置值時，橙色背光會被點亮，同時K1繼電器會動作。

切換到該界面后，按M鍵，些時AL1 閃爍，設置的位數也相應閃爍，按UP鍵可切換要設置的位數，按DOWN鍵可改變想應位數的數值，數值從0~9改變，修改好報警限后，如要保存修改按OK鍵確認，如取消修改

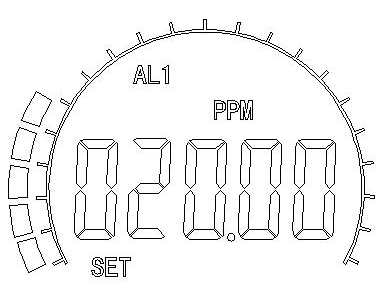

圖4、一級報警點設置界面

則按M按鍵，字段停止閃爍

3.2.5、二級報警點設置界面：

用戶可在以該界面設置二級報警的值，當測量值超出該設置值時，紅色背光會被點亮，同時K2繼電器會動作。

切換到二級報警設置界面后，如果要對二級報警點進行設置，按下M鍵，些時AL2 閃爍，設置的萬位數也相應閃爍，按UP鍵可切換要設置的位數，按DOWN鍵可改變想應位數的數值，數值從0~9改變，修改好報警限后，如要保存修改則按OK鍵確認，如要取消修改則按M鍵，字段停止閃爍。

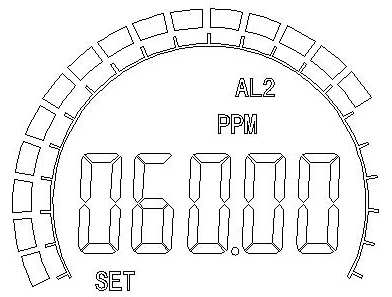

圖5、二級報警點設置界面

3.2.6、設置設備地址界面：

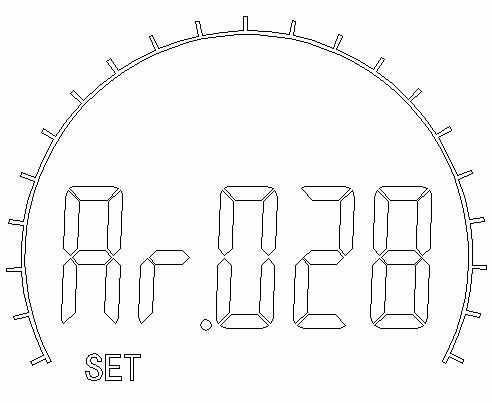

圖6、設置設備地址界面

在該界面用戶可以設置設備的地址，地址范圍1~247.在一總線系統中每一個設備地址是的，不能有沖突。

注：該功能只針對有RS485功能輸出的機型有效。

3.2.7、加載出廠設置界面：

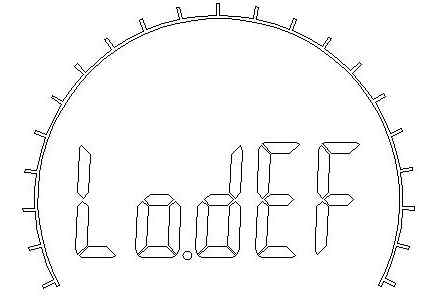

圖7、恢復出廠設置界面

如果要恢復到出廠時的設置參數，則在該界面下按下M鍵，此時半弧條閃爍，取消可再按下M鍵，確認恢復出廠設置則按下OK鍵即可恢，如果恢復設置OK，則自動退回到標準界面。不OK則停留在原界面。

四、基本標定方法

產品出廠前已按要求標定。如果用戶有標定條件，可以在使用中按說明定期標定；如果不具備條件，可以到相關計量部門或?qū)a(chǎn)品郵寄給我公司進行有償標定。

為保證探頭的測量精度，儀器正常的標定周期為3-6個月。如果使用環境中經常有較高濃度的被測氣體，則標定周期可適當縮短。為保證儀表測量精度，在使用過程中應定期進行校準并作相應的記錄。

4.1、零點標定

4.1、1擴散式

將儀表氣室放入0ppm濃度的標準氣體中，選擇菜單進入零點標定界面，短按M(MENU)鍵，使SET ZERO字符閃爍，待讀值穩定，按下OK鍵即可完成零點標定。

4.1.2管道式

先將0PPM濃度的標準氣體通過流量計，流量控制在160—300ml/min，再通過導管接入儀表管道內，選擇菜單進入零點標定界面，短按M(MENU)鍵，使SET ZERO字符閃爍，待讀值穩定，按下OK鍵即可。

4.2跨度標定

4.2.1擴散式

將儀表放入目標濃度的標準氣體中，選擇菜單進入標定氣體濃度值界面，設置標定時的氣體濃度，設置好后再進入跨度標定界面，按M鍵使SET PEAK閃爍，待讀值穩定，再按下OK鍵即可。

4.2.2管道式

先將設定濃度的標準氣體通過流量計，流量控制在160—300ml/min，再通過導管接入儀表管道，選擇菜單進入跨度標定界面，待數值穩定后（不再有上升或下降趨勢），按下OK鍵即可。

五、售后服務信息

5.1、保修說明：

在產品出廠前，我公司已按要求對產品進行了校準和嚴格檢驗，我們承諾，產品符合和行業相關標準法規。

凡購買本公司儀器的客戶享有12個月的保修期。用戶在使用中應遵守使用說明，由于用戶使用不當，或者工作環境惡劣而造成儀器損壞，不在保修范圍之內。如因質量問題而不能正常工作，我公司無償為用戶維修或更換。一年以后核收工本費。

用戶應妥善保管出廠合格證，保修期以合格證上的日期為準。返修時請注意附上出廠合格證。
